液動三通球閥
來源：上海蜜桃网站在线播放閥門科技有限公司 作者：蜜桃福利导航蝶閥球閥執行器廠家 點擊量：1435
品牌：上海蜜桃网站在线播放
驅動能源: 液動執行器
型號: FDQ係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 液動執行器
型號: FDQ係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯係客服 13917586261
【產品概述】

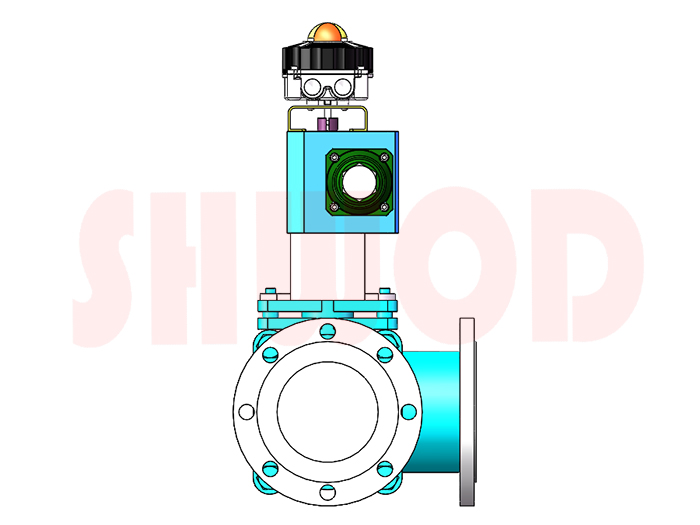

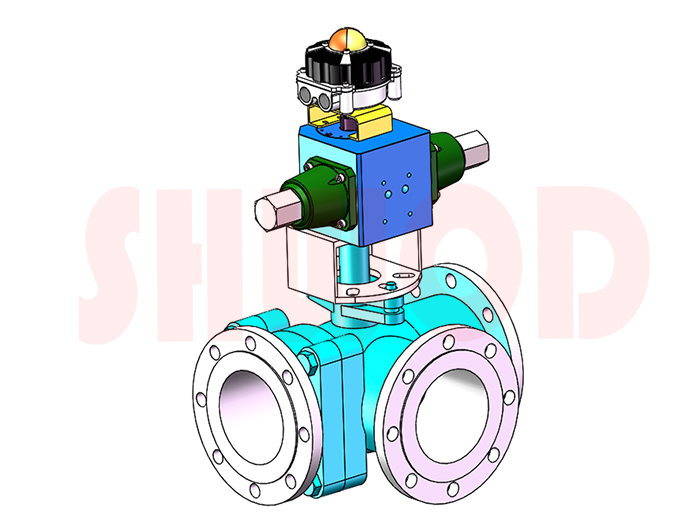

液動法蘭三通球閥是一種轉角90°旋轉類三通球閥，可選擇L性流道和T型流道，密封性能優良，流通能力大，流阻係數小，結構簡單，維修方便，使用壽命長。配用FDQ液動執行器，外形尺寸小，輸出扭矩大，產品通常用於密封要求嚴格的場合，除控製氣體、液體、蒸汽介質外，還適宜控製水含有纖維雜質的介質，廣泛應用於石油、化工、冶金、輕工、造紙、電站、製冷等工作領域。
【性能特點】
1、流體阻力小，球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小；
2、止推軸軸承減少閥杆摩擦力矩，可使閥杆長期操作平衡靈活；
3、閥座密封性能好，采用聚四氟乙烯等材料製成的密封圈，結構易於密封，而且球閥的密封能力隨著介質壓力的增大而增大；
4、閥杆密封可靠，由於閥杆隻作旋轉運動而不做升降運動，閥杆的填料密封不易破壞，且密封能力隨介質的壓力增設而增大；
5、由於聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，球閥的使用壽命更長；
6、通流方式多樣：可選擇L型通流或者T型通流。
【產品參數】2、止推軸軸承減少閥杆摩擦力矩，可使閥杆長期操作平衡靈活；
3、閥座密封性能好，采用聚四氟乙烯等材料製成的密封圈，結構易於密封，而且球閥的密封能力隨著介質壓力的增大而增大；
4、閥杆密封可靠，由於閥杆隻作旋轉運動而不做升降運動，閥杆的填料密封不易破壞，且密封能力隨介質的壓力增設而增大；
5、由於聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，球閥的使用壽命更長；
6、通流方式多樣：可選擇L型通流或者T型通流。
| 公稱通徑DN(mm) | DN15~ DN200 |
| 公稱壓力 | PN1.0/1.6/MPa |
| 適用介質 | 水、石油、硝酸類、醋酸類、粘性液體、漿料、強氧化性介質等 |
| 適用溫度 | -40C~+8℃(PTEE/PPL密封) -40℃~+350℃(金屬密封) |
| 泄漏量 | 符合ANSI B16 104標準 |
| 球體轉角 | 90° |
| 閥體材質 | WCB、304、316 |
| 閥座材料 | 聚四氟乙烯(常溫)，特製PPL(高溫)，金屬密封(高溫) |
| 通流方式 | L型，T型 |
| mm | in |
PN16 配置 |

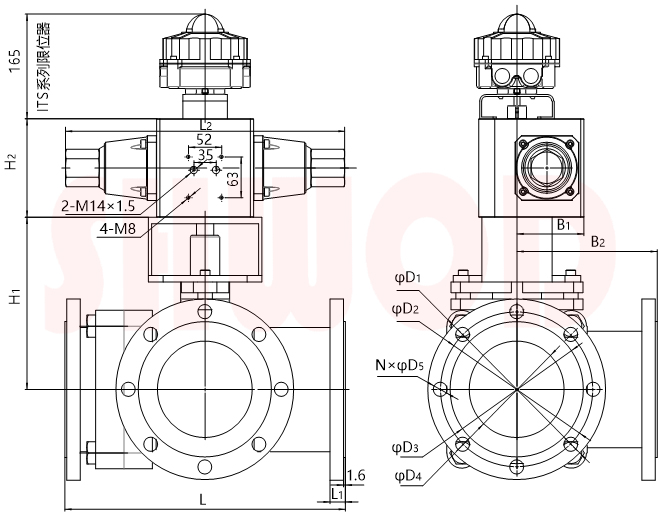

ΦD1 | φD2 | φD3 | φD4 | N | φD5 | L | L1 | L2 | H1 | H2 | B1 | B2 |
| DN15 | 1/2” | FDQ-40 | 90 | 60 | 35 | 15 | 4 | 19 | 108 | 12 | 290 | 48 | 110 | 75 | 54 |
| DN20 | 3/4” | 100 | 70 | 43 | 20 | 117 | 13 | 53 | 59 | ||||||
| DN25 | 1” | 110 | 80 | 51 | 25 | 127 | 15 | 64 | 64 | ||||||
| DN32 | 1 1/4” | 115 | 89 | 64 | 32 | 140 | 16 | 72 | 70 | ||||||
| DN40 | 1 1/2” | 125 | 98 | 73 | 40 | 165 | 18 | 77 | 83 | ||||||
| DN50 | 2” | 150 | 121 | 92 | 50 | 178 | 20 | 85 | 89 | ||||||
| DN65 | 2 1/2” | FDQ-50 | 180 | 140 | 105 | 65 | 190 | 23 | 350 | 106 | 115 | 88 | 95 | ||
| DN80 | 3” | 190 | 152 | 127 | 80 | 203 | 24 | 121 | 102 | ||||||
| DN100 | 4” | 230 | 191 | 157 | 100 | 8 | 23 | 229 | 24 | 143 | 115 | ||||
| DN125 | 5” | FDQ-63 | 255 | 216 | 186 | 125 | 356 | 24 | 439 | 183 | 152 | 105 | 178 | ||
| DN150 | 6” | 280 | 241 | 216 | 150 | 394 | 26 | 201 | 197 | ||||||
| DN200 | 8” | 345 | 298 | 267 | 200 | 457 | 29 | 252 | 229 |
