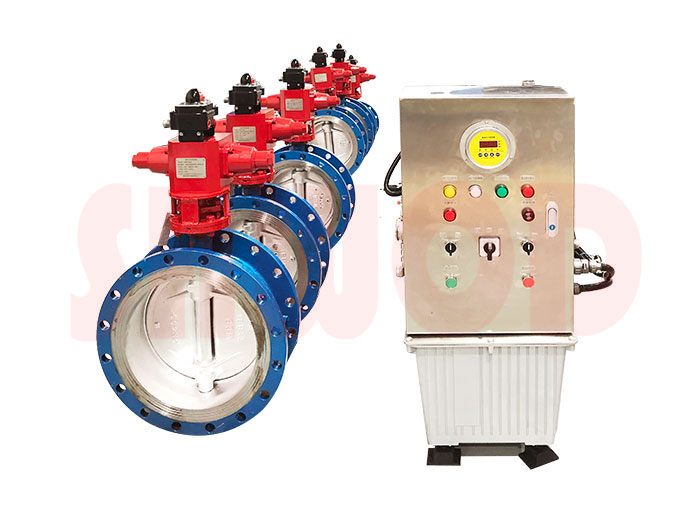

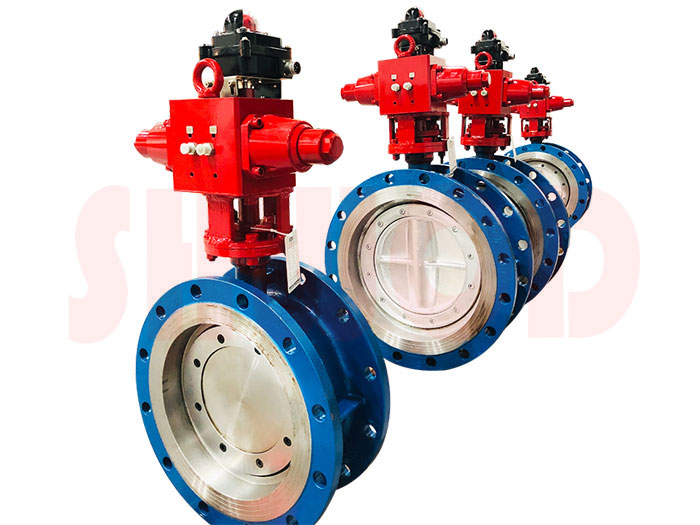

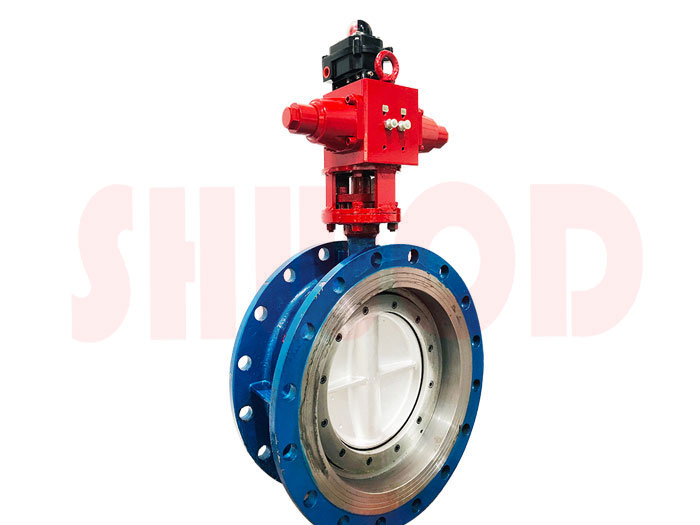

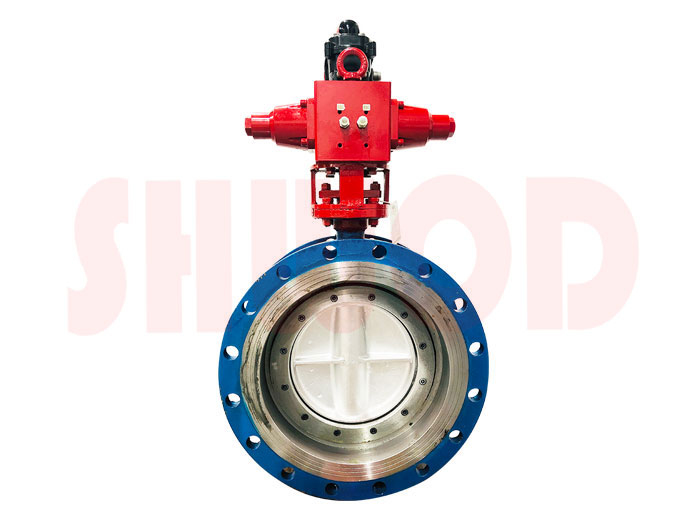

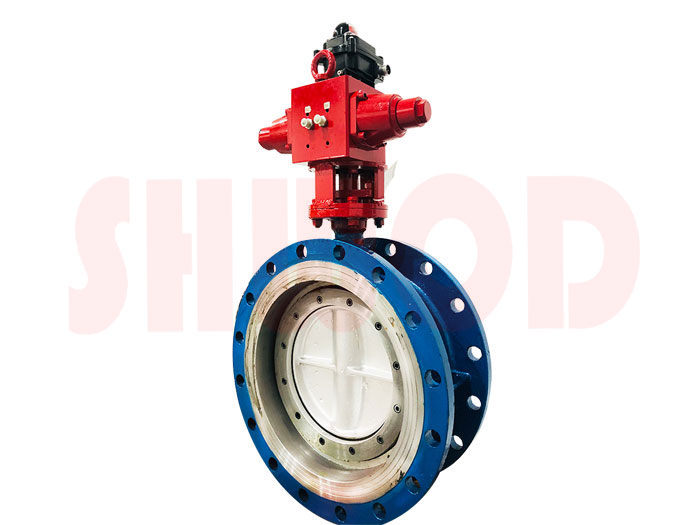

蓄能器式緩閉液動蝶閥
來源：上海蜜桃网站在线播放閥門科技有限公司 作者：蜜桃福利导航蝶閥球閥執行器廠家 點擊量：1713
品牌：上海蜜桃网站在线播放
驅動能源: 液動執行器
型號: FDS3係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 液動執行器
型號: FDS3係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯係客服 13917586261
【產品概述】
蓄能器式緩閉液動蝶閥是目前國內外較先進的管路控製設備，主要安裝於水利、電力、給 排水等各類泵站的水泵出口，替代止回閥和閘閥的功能。工作時，該液動閥門與管道主機配合，按照水力過渡過程原理，通過預設的啟閉程序，有效消除管路水錘，實現管路的可靠截止，起到保護管路係統安全的作用。
1、模塊化設計，可以靈活組合丌同功能和規格，滿足負載和實際工況的要求；
2、靈活的安裝方式，即可整體安裝，也可分體式安裝，適應複雜的現場情況；
3、采用高壓齒輪泵做動力源，係統回路簡單，可靠性高，功耗小，維護成本低；
4、液壓動力傳輸，輸出力矩大，傳遞效率高，可過力矩保護；
5、就地控製和遠程控製；
6、多種電製和電源可選，寬環境溫度適應範圍；
7、全開、全關和閥位狀態反饋功能。
【技術參數】
表 1 DN300 蝶閥蓄能型液動執行器參數表
| 型號 | FDS1MFH63/16Q015/90J900/61901 | |
| 1 | 產品類型 | 蓄能型電液執行器 |
| 2 | 工作扭矩 | 900 N.M |
| 3 | 行程角度 | 0~90° |
| 4 | 啟閉時間 | 約 3S（可調節，可快速動作） |
| 5 | 防護等級 | IP56 |
| 6 | 動作類型 | 開關型 |
| 7 | 電機功率 | 1.1KW |
| 8 | 電機電製 | 380V AC 50Hz（或其它） |
| 9 | 電機轉速 | 1500 r/rev |
| 10 | 油泵排量 | 2cc/rev |
| 11 | 油泵額定壓力 | 8 MPa |
| 12 | 油泵上限壓力 | 21MPa |
| 13 | 油泵輸出流量 | 3 L/min（16MPa） |
表 2 DN400 蝶閥蓄能型液動執行器參數表
| 型號 | FDS1MFH63/16Q015/90J900/61901 | |
| 1 | 產品類型 | 蓄能型電液執行器 |
| 2 | 工作扭矩 | 1500 N.M |
| 3 | 行程角度 | 0~90° |
| 4 | 啟閉時間 | 約 3 S |
| 5 | 防護等級 | IP56 |
| 6 | 動作類型 | 開關型 |
| 7 | 電機功率 | 1.1KW |
| 8 | 電機電製 | 380V AC 50Hz（或其它） |
| 9 | 電機轉速 | 1500 r/rev |
| 10 | 油泵排量 | 2cc/rev |
| 11 | 油泵額定壓力 | 21 MPa |
| 12 | 油泵上限壓力 | 16 MPa |
| 13 | 油泵輸出流量 | 3 L/min（16MPa） |

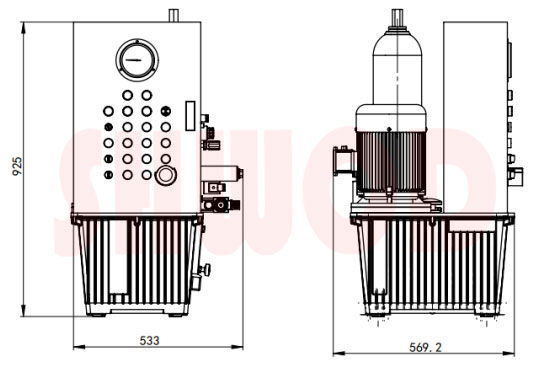

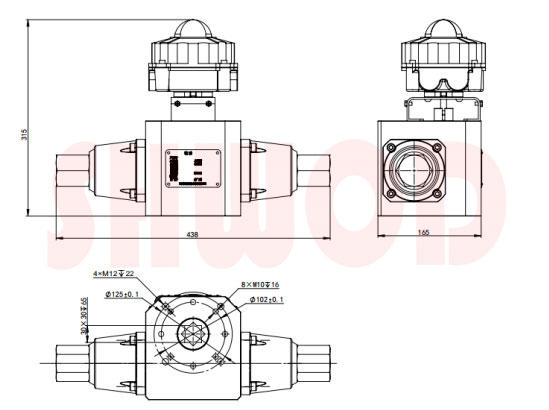

【執行器接口尺寸圖】
