液動蝶閥結構原理及適用分析
來源：上海蜜桃网站在线播放閥門科技有限公司 作者：蜜桃福利导航蝶閥球閥執行器廠家 發布時間：2021-03-19 點擊量：814

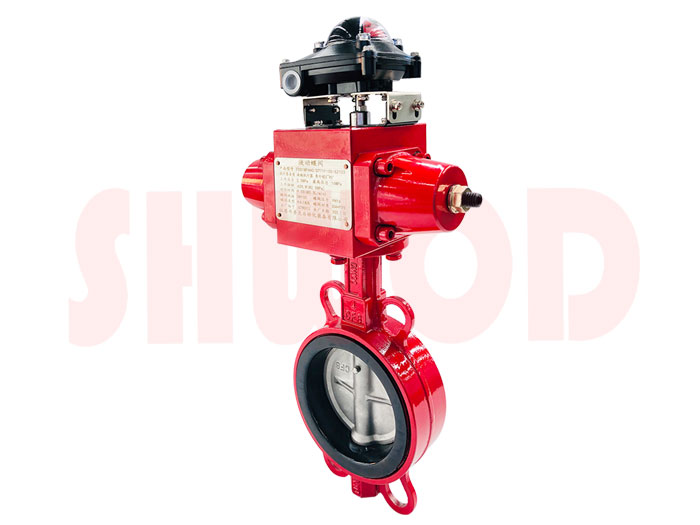

液動蝶閥（又稱作翻板閥）是一種關閉件為圓形閥瓣或碟板的調節閥門，主要由閥體、閥杆、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。液動蝶閥的蝶板安裝於管道的直徑方向。在液動蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，液動閥門則牌全開狀態。
液動蝶閥結構簡單、體積小、重量輕，隻由少數幾個零件組成。而且隻需旋轉90°即可快速啟閉，操作簡單，同時該液動閥門具有良好的流體控製特性。液動蝶閥處於完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控製特性。液動蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
采用金屬密封的液動蝶閥一般比彈性密封的液動蝶閥壽命長，但很難做到完全密封。金屬密封液動蝶閥能適應較高的工作溫度，彈性密封液動蝶閥則具有受溫度限製的缺陷。
如果要求液動蝶閥作為流量控製使用，主要的是正確選擇閥門的尺寸和類型。液動蝶閥的結構原理尤其適合製作大口徑液動閥門。液動蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用於熱電站的冷卻水係統。
常用的液動蝶閥有液動對夾蝶閥和液動法蘭蝶閥兩種。液動對夾蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，液動法蘭蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
